Leider verfügen über 90% der Heimstudios nicht über Bassfallen. Dabei handelt es sich jedoch um eines der wichtigsten Elemente der akustischen Studiobearbeitung.
Ich sage „leider“, da es in fast allen Räumen zu Problemen mit den tiefen Frequenzen kommt.
Haben Sie manchmal Schwierigkeiten, die Bässe in Ihren Mischungen richtig einzustellen?
Haben Sie das Gefühl, dass von einer Note zur nächsten einige tiefe Frequenzen superstark vibrieren – während andere fast unhörbar scheinen?
Ja, das sind zwei der Anzeichen dafür, dass Ihr Raum Bassfallen braucht.
Zugegeben, je kleiner diese ist (was im Heimstudio oft der Fall ist), desto mehr Probleme werden Sie im unteren Bereich des Frequenzspektrums sehen.
Es gibt immer Kompromisse, die man finden muss.
Wenn Sie jedoch etwas Platz haben, um Bassfallen hinzuzufügen, wird Ihr Mix besser klingen – aber man muss die „richtigen“ Bassfallen wählen und sie gut platzieren.
In diesem Artikel werden wir uns daher mit folgenden Themen befassen:
- Wozu dienen Bass Traps?
- Welche Arten von Bass Traps gibt es?
- Wo sollte man Bass Traps aufstellen?
- Welches Modell sollte man wählen?
- Bass Traps selbst herstellen
Hinweis: Dieser Artikel bezieht sich hauptsächlich auf die Verwendung von Bassfallen im Heimstudio, aber die Prinzipien sind genau dieselben, wenn Sie die Akustik eines audiophilen Raums bearbeiten möchten.
Wozu dienen Bassfallen?
Zunächst sollten wir uns klarmachen, was eine Bassfalle ist und welches Problem sie lösen soll.
Hinweis: In diesem Artikel werden wir uns mit einigen komplizierten akustischen Begriffen befassen. Daher sind einige Schemata zunächst vielleicht etwas schwer zu lesen, aber ich werde mich bemühen, sie im Text so weit wie möglich zu popularisieren.
Die Probleme mit modalen Resonanzen
In jedem Raum, der nicht richtig behandelt wird, gibt es Probleme mit den Bässen.
Um dies zu erkennen, möchte ich Sie bitten, folgendes Experiment durchzuführen:
- Spielen Sie Musik mit einer guten Menge an Bässen über Ihre Lautsprecher (hier ein Vorschlag) ;
- Stellen Sie sich in die Mitte des Raumes
- Bewegen Sie sich allmählich in Richtung einer Ecke des Raums, bis Sie so nah wie möglich an der Wand stehen ;
- Eventuell bewegen Sie sich weiter in den Rest des Raumes.

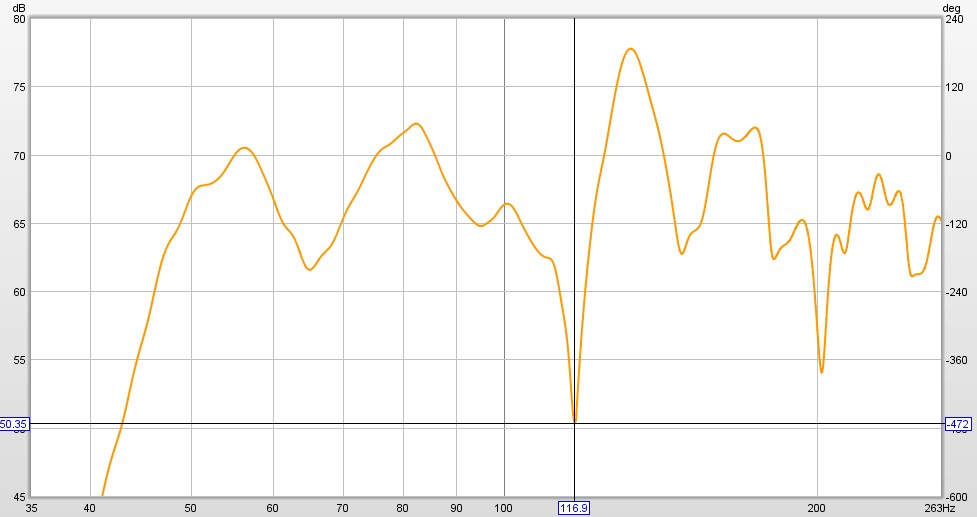

Dabei werden Sie feststellen, dass sich die Bässe, die Sie hören, verändern: An manchen Stellen treten bestimmte Frequenzen extrem stark hervor, während sie an anderen Stellen buchstäblich zu verschwinden scheinen.
Das Phänomen ist sehr leicht zu bemerken, zumal es üblich ist, Tiefpunkte von -30 dB oder sogar noch mehr zu haben!
An Ihrem Hörplatz, d. h. dem Stuhl, auf dem Sie Ihre Musik abmischen, gibt es also auch hier Probleme mit dem Bass – oder genauer gesagt: Probleme mit modalen Resonanzen.
Diese Resonanzen hängen von der Größe des Raums ab, in dem Sie sich befinden, und treten insbesondere dann auf, wenn Sie zwei parallele Flächen (zwei Wände) haben: Die ausgesendeten Schallwellen prallen an den Wänden ab, und es kommt zu Interferenzen zwischen den von Ihren Lautsprechern ausgesendeten und den reflektierten Wellen.
Wenn Sie das Thema interessiert, gehe ich in meinem Dossier über akustische Behandlung etwas ausführlicher darauf ein.
Der Nutzen von Bassfallen
Hier kommen die Bassfallen ins Spiel.
Durch die Installation dieser Art von akustischer Behandlung können Sie die Energie der niedrigen Frequenzen kontrollieren und die modalen Resonanzen Ihres Raumes reduzieren, indem Sie diese Energie in Reibungswärme umwandeln.
Achtung: Es geht nicht darum, die Bässe insgesamt zu reduzieren, sondern die Reflexionen zu absorbieren, die diesem Frequenztyp entsprechen.
Anders ausgedrückt: Im Gegensatz zu absorbierenden Akustikplatten, die einen Raum „tot“ machen können, weil zu viele davon vorhanden sind, können Sie theoretisch so viele Bassfallen aufstellen, wie Sie wollen – es wird kein Problem sein.
Betrachten wir übrigens das folgende Diagramm, in dem Sie auf der Abszisse die Frequenzen und auf der Ordinate die Absorptionsmenge finden:
Das sind natürlich nur theoretische Werte, aber es ist klar, dass unsere Bassfallen aufgrund ihrer Herstellung und Positionierung vor allem auf die Bässe abzielen werden – aber nur sehr wenig die Mitten und Höhen absorbieren.
Sie können also eine Menge davon in Ihrem Raum aufstellen (und normalerweise braucht man auch eine gewisse Menge!), ohne Ihr Studio jedoch in ein taubes Zimmer zu verwandeln…
Die Arten von Bass Traps
Es gibt zwei Haupttypen von Bass Traps:
- poröse Bass Traps, die eher dazu dienen, den Bass generell zu absorbieren;
- resonante Bass Traps, die eher auf bestimmte Frequenzen ausgerichtet sind.
Poröse Bass Traps
Poröse Bassfallen sind in der Regel massive dreieckige Platten oder Blöcke, die ein Material enthalten, das dem Durchgang von Luftmolekülen in den Zwischenräumen widerstehen kann.
Mit anderen Worten: in der Lage, Bässe zu absorbieren.
Meistens handelt es sich um Mineralwolle mit ganz bestimmten physikalischen Eigenschaften : Glaswolle, Steinwolle… – aber es gibt auch Bassfallen, die aus Akustikschaumstoff oder z. B. Caruso IsoBond hergestellt werden.
Das Ganze wird normalerweise mit Stoff überzogen und manchmal von einem Holz- oder Metallgestell zusammengehalten.
Die Dicke kann variieren, aber eines ist sicher: Je mehr Material in der Bassfalle ist, desto effektiver kann sie niedrige Frequenzen absorbieren.
In manchen Fällen wird ein Blatt Papier oder Aluminium in das Gerät integriert, um sicherzustellen, dass es Schallwellen oberhalb von 400 oder 500 Hz reflektiert, damit der Raum nicht über eine Überabsorption der Mitten und Höhen „tot“ wird.
Schließlich haben poröse Bassfallen im Vergleich zu resonanten Bassfallen zwei große Vorteile:
- sie sind billiger, vor allem weil sie einfacher herzustellen sind;
- und vor allem können sie Schallenergie über ein recht breites Frequenzband absorbieren.
Die resonanten Bass Traps
Resonante Bassfallen hingegen sind so gestimmt, dass sie bestimmte Frequenzen durch sympathische Schwingungen absorbieren.
Das heißt, wenn Sie in Ihrem Raum ein Problem haben, das genau bei 80 Hz liegt, kann ein resonanter Bass-Trap genau darauf abzielen und es korrigieren oder abschwächen.
Dazu muss man jedoch natürlich die genaue Frequenz kennen, die korrigiert werden soll, und zwar mithilfe von Modalresonanz-Rechnern und akustischen Messungen vor Ort.
Es gibt zwei Haupttypen von resonanten Bassfallen:
- die Helmholtz-Resonatoren ;
- membran-Bassfallen.

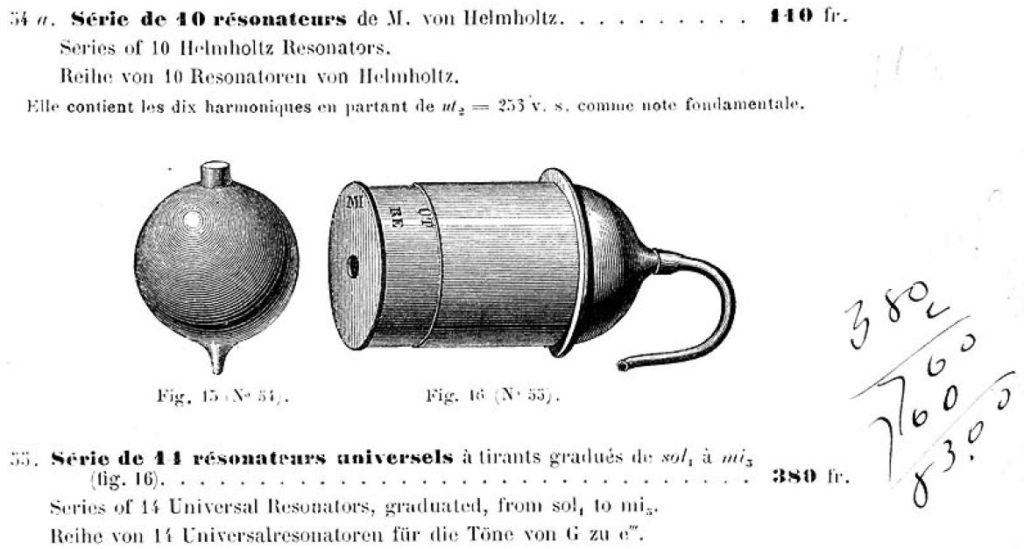

Helmholtz-Resonatoren sind hohle Strukturen mit einer oder mehreren Öffnungen, die speziell für die Absorption eines sehr schmalen Frequenzbandes ausgelegt sind.
Sie sind oft leer, können aber mit einem absorbierenden Material gefüllt werden, um das Frequenzband etwas zu vergrößern.
Eine gute Analogie, um zu verstehen, wie sie funktionieren, ist eine Wasserflasche, die man anpustet, um sie zum Klingen zu bringen: Je nach Größe der Öffnung und des verfügbaren Volumens ändert sich die Resonanzfrequenz.
Nun, ein ähnliches Prinzip gilt auch für Helmholtz-Resonatoren.
Membran-Bassfallen hingegen sind ganz anders: Sie enthalten eine flexible oder starre Membran, die in Schwingung gerät, wenn sie mit einer bestimmten Frequenz beaufschlagt wird.
Vor dieser Membran (man muss sich eine Sperrholzplatte vorstellen, die nur an den Ecken festgehalten wird) wird eine Platte aus absorbierendem Material wie Mineralwolle mit einem geringen Abstand dazwischen positioniert (Xavier Collet erklärt die Funktionsweise dieses Systems sehr gut in der SawUp-Schulung über akustische Behandlung).
Und es ist die gesamte Struktur, die in der Lage ist, die Frequenzen, für die sie konzipiert wurde, richtig zu absorbieren.
Im Vergleich zu porösen Bassfallen sind resonante Bassfallen zwangsläufig viel komplexer zu bauen: Sie erfordern eine Reihe mathematischer Berechnungen und die Berücksichtigung von Konstruktionsparametern wie die Änderung der Stimmung bei Feuchtigkeit.
Dafür haben sie den Vorteil, dass sie in der Lage sind, viel tiefer in den Niederfrequenzbereich vorzudringen, was praktisch sein kann, um z. B. eine modale Resonanz bei 70 Hz zu korrigieren.
In der Regel handelt es sich um Geräte, die eher für hochpreisige Studios mit großem Budget geeignet sind – im Heimstudio würde ich Ihnen dringend empfehlen, auf poröse Bassfallen zu setzen.
Wo sollte man die Bassfallen aufstellen?
Die richtige Platzierung der Bassfallen ist entscheidend für ihre Wirkung: Wenn sie nicht richtig platziert sind, können sie sogar die Akustik Ihres Studios oder Ihres audiophilen Raumes beeinträchtigen.
Generell werden Bassfallen immer in den Ecken des Raumes aufgestellt, da man dort möglichst viele modale Resonanzen beeinflussen kann.
Ich erkläre es mir so:
Modale Resonanzen entstehen durch Wellen, die zwischen zwei parallelen Wänden abprallen (zumindest, was die axialen Moden betrifft – denn es gibt auch andere Arten von Moden, die schwieriger zu kontrollieren sind und im Heimstudio meist nicht berücksichtigt werden).
Wenn Sie eine Bassfalle in einer Ecke Ihres Raumes aufstellen, beeinflussen Sie also die modalen Resonanzen in drei Richtungen:
- länge (man spricht von der Mode 1 0 0) ;
- breite (0 1 0) ;
- und Höhe (0 0 1).

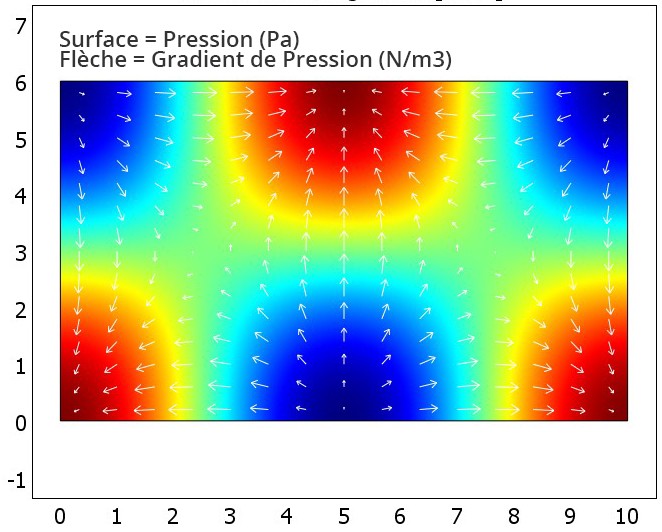

Das kann man übrigens auch vermuten, wenn man sich diese Art von 2D-Modellierung ansieht, die die Druckschwankungen in einem rechteckigen Raum darstellt :
Abgesehen davon ist „seine Bassfallen in die Ecken stellen“ nicht präzise genug, um zu wissen, wie man sie richtig aufstellt.
Denn obwohl Ecken aus dem oben genannten Grund ideale Positionen sind, werden resonante und poröse Bass-Traps nicht auf die gleiche Weise platziert.
Wie positioniert man ein resonantes Bass Trap?
Resonante Bass Traps wie Helmholtz-Resonatoren arbeiten mit Druck – das heißt, sie funktionieren, wenn der Luftdruck am höchsten ist.

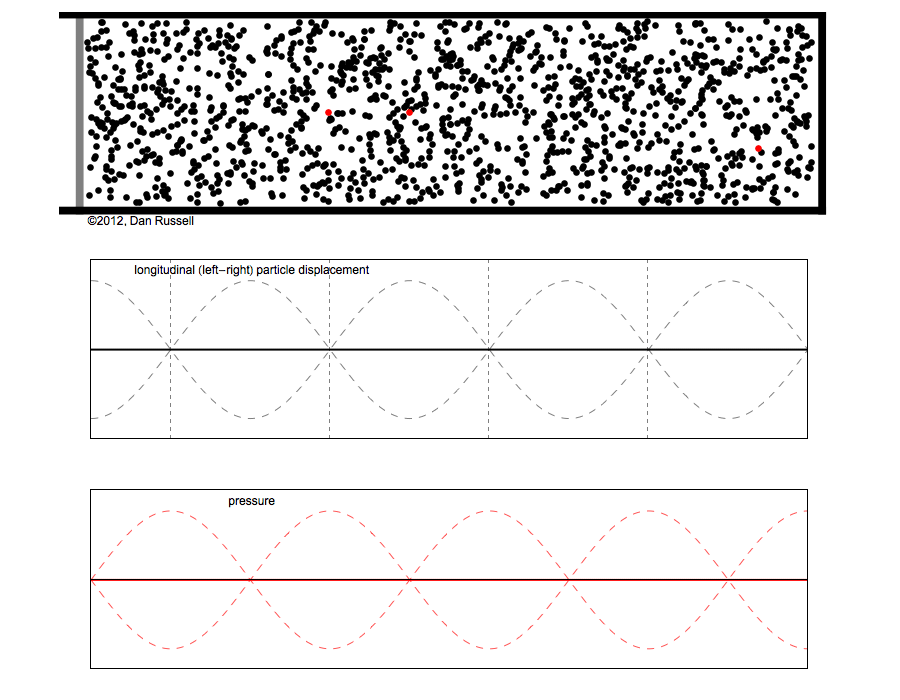

Mit dieser Information im Hinterkopf schauen wir uns das folgende Diagramm an, das die Amplitude der Druckschwankungen materialisiert (rote Kurve), die mit einer stehenden Welle verbunden ist, d. h. einer Welle, die modale Resonanzen erzeugt:
Wie man sehen kann, sind an der Wand, die auf der rechten Seite der Abbildung positioniert ist, die Druckschwankungen am größten: Die rote Druckkurve schwingt von einem Maximalwert zum nächsten.
Diesist also genau die Stelle, an der Sie Ihre Resonanzabsorber platzieren müssen, damit sie ihre Wirkung entfalten können.
Wenn Sie sie weiter von der Wand entfernt aufstellen, verlieren sie ihren Nutzen.
Wie positioniert man einen porösen Bass Trap?
Bei porösen Absorbern ist das nun eine andere Sache.
Diese arbeiten nämlich nicht mit Druck, sondern mit Geschwindigkeit. Wenn Luftmoleküle durch eine poröse Bassfalle strömen, reiben sie sich an den Porenwänden des Materials und verlieren dabei Energie: Durch diese Reibung wird ihre Bewegung in Wärme umgewandelt.
Was passiert also, wenn Sie Ihren Bass Trap direkt an der Wand platzieren?
Nun, sie wird (fast) nichts nützen.
In dem Moment, in dem eine Schallwelle auf eine Wand trifft, ist ihr Druck am größten, aber die Geschwindigkeit, mit der sich die Teilchen bewegen, ist gleich null!
Um uns davon zu überzeugen, schauen wir uns die mathematische Simulation von vorhin noch einmal an, achten aber jetzt auf die schwarze Kurve:
Diesmal sehen Sie an der Wand rechts, dass die schwarze Kurve immer auf Null bleibt: Das ist normal, denn an dieser Stelle ist die Geschwindigkeit der Teilchenbewegung gleich Null.
Sobald Sie sich jedoch ein wenig von der Wand entfernen (also nach links in der Abbildung gehen), können Sie feststellen, dass Geschwindigkeitsänderungen auftreten.
Anstattporöse Bassfallen an die Wand zu kleben, ist es viel nützlicher, einen leeren Raum zu lassen, indem man sie auf der Höhe des Maximums der Teilchengeschwindigkeit positioniert, das sehr genau bei 1/4 der Wellenlänge liegt, die man absorbieren möchte.
Um genau zu sein und/oder für diejenigen, die Mathematik mögen, lautet die Formel wie folgt:
wobei die Zahl 343 der durchschnittlichen Schallgeschwindigkeit bei 20 °C entspricht.
Konkret bedeutet dies zwei Designoptionen für Ihre porösen Bass Traps:
- entweder Sie lassen einen Raum, um die niedrigen Frequenzen richtig absorbieren zu können ;
- oder Sie setzen sehr voluminöse Bassfallen ein.
Typischerweise wird man im ersten Fall Platten verwenden, die man diagonal in den Ecken positioniert, aber mit einem Luftraum auf der Rückseite.
Im zweiten Fall werden massive Superchunk-Bassfallen verwendet, die oft eine dreieckige Form haben, sodass sie leicht in den Ecken des Raums positioniert werden können.
Wenn Sie jede Ecke des Raums behandeln (was im Heimstudio oft eher ein ideales als ein erreichbares Ziel ist, da es immer eine Tür oder ein Möbelstück gibt, die/das im Weg steht…), wird Ihre akustische Behandlung viel Raum einnehmen…
Welches Bass-Trap-Modell soll ich wählen?

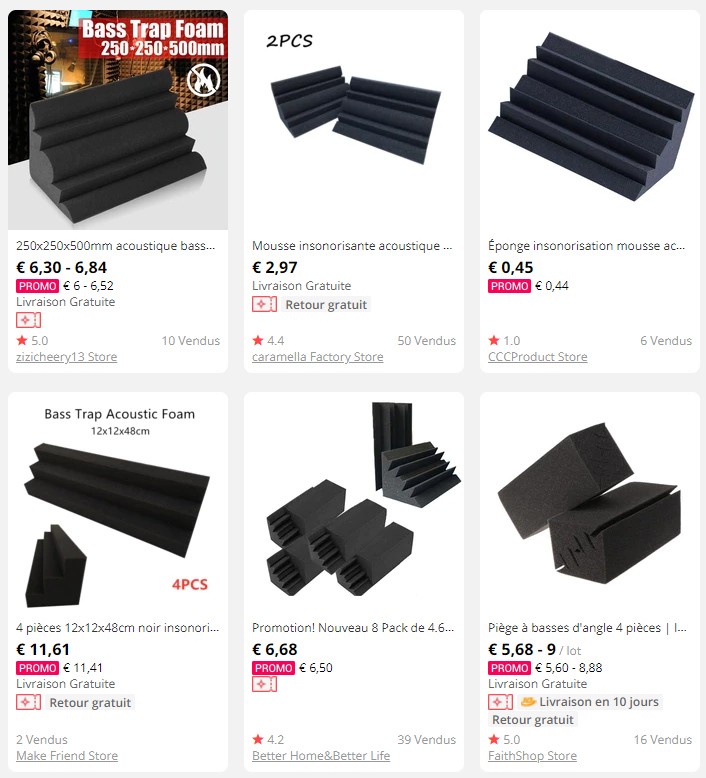

Aus Neugierde habe ich bei der Vorbereitung dieses Artikels auf Aliexpress nachgesehen, ob es günstige Bass Traps gibt.
Und ja, es gibt sie: Für ein paar Euro kann man sich ein Dutzend Bass Traps abholen.
Der Geheimtipp für Heimstudios mit begrenztem Budget?
„Die Frage ist schnell beantwortet“, wie der andere sagen würde: Meiden Sie diese Art von Low-Cost-Behandlung, die man auch bei Amazon oder ähnlichen Anbietern findet, so gut wie möglich.
Zum einen haben die Abmessungen nichts mit echten Bassfallen zu tun: 12×12 Zentimeter können absolut nichts absorbieren.
Das heißt, es kann nicht einmal eine Übergangs- oder Einstiegslösung sein: Es wird einfach keinen Einfluss auf die Akustik des Raumes haben.
Außerdem gibt es keine Garantie dafür, dass die Entflammbarkeitsstandards, die man in Studios befolgen sollte (immerhin wird eine ganze Menge Elektronik verwendet), eingehalten werden.
Und wenn Sie auf Akustikschaumstoffe für Ihre Bassfallen verzichten können, ist das auch in Ordnung: Sie sind nicht die idealen Materialien für diese Art von Anwendungen.

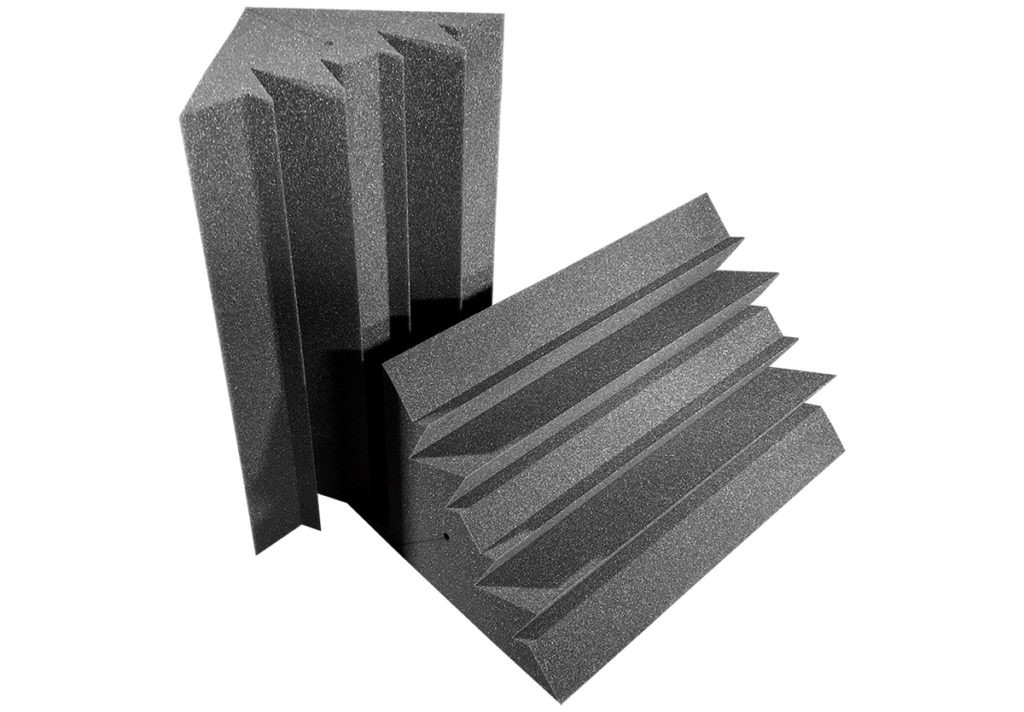

Die amerikanische Marke Auralex bietet jedoch Produkte an, die für ein Heimstudio interessant sein könnten, und zwar über ihre „LENRD“-Bassfallen, deren Labortestbericht Sie sich unter diesem Link ansehen können.
► Siehe den aktuellen Preis auf : Thomann
Sicherlich ist es nicht perfekt, aber es kann dennoch den Job erledigen – zumindest oberhalb von 100 Hz.
Es gibt jedoch noch andere Möglichkeiten für Bassfallen, die Sie in Ihrem Heimstudio einsetzen können.
So ist HOFA eine deutsche Marke, die ich sehr schätze.
Sie stellt (in Deutschland!) qualitativ gute Bassfallen her, die es in zwei verschiedenen Serien gibt:
- die klassische Serie, die einfach HOFA Basstrap genannt wird, enthält Mineralwolle;
- die Serie HOFA Basstrap Natural enthält ein Material, das aus Schafwolle hergestellt wird – also umweltfreundlicher und potenziell besser für die Gesundheit.
► Sehen Sie den aktuellen Preis auf : Thomann

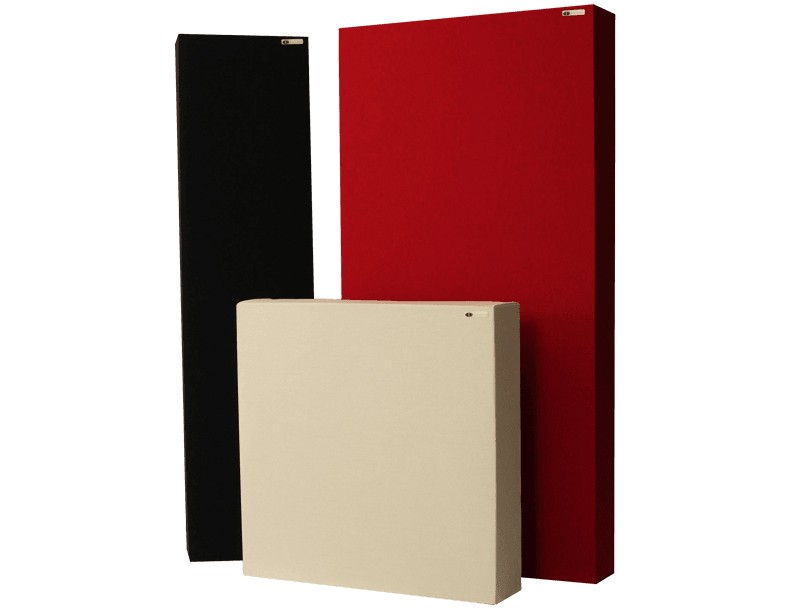

Eine weitere Möglichkeit besteht schließlich darin, sich an die sehr seriöse Marke GIK Acoustics zu wenden, deren Produkte in Frankreich leicht erhältlich sind und die verschiedene Arten von Bassfallen herstellt, die in Bezug auf das Design mehr oder weniger fortschrittlich sind.
Unter diesen verschiedenen Serien sind die „Bass Trap 244“ das Modell, das Sie sich als Erstes ansehen sollten, wenn Sie etwas Einfaches und Schnörkelloses, aber besonders Effektives suchen.
► Sehen Sie den aktuellen Preis direkt auf der (deutschsprachigen) Website von Gik Acoustics
Bass Traps selbst herstellen
Wenn Sie über einige handwerkliche Fähigkeiten verfügen, haben Sie auch die Möglichkeit, Ihre eigenen Bass Traps im DIY-Modus herzustellen.
Natürlich ist der Bau eines Helmholtz- oder Membran-Bass-Traps wahrscheinlich ein großes Projekt mit einem hohen Fehlerrisiko und vor allem der Notwendigkeit, verschiedene mathematische Berechnungen durchzuführen, um die perfekten Abmessungen zu definieren.
Im Gegensatz dazu sind poröse Bassfallen viel einfacher herzustellen , egal ob Sie sich für massive Superchunk-Modelle oder für Platten entscheiden, die Sie quer über die Ecken Ihres Raumes legen.
Im Grunde genommen reicht es aus, eine Holzstruktur zu schaffen, in die Sie Material mit guten Absorptionseigenschaften im Bassbereich einfüllen, wie z. B. Mineralwolle (Achtung, nicht alle sind geeignet).
Natürlich spielen auch die Größe und die Dicke eine gewisse Rolle.
Ich werde Ihnen in Kürze einen Artikel zu diesem Thema schreiben, in dem ich Ihnen erkläre, wie Sie Ihre eigenen Bassfallen herstellen können… 😉
Zum Schluss
So, jetzt wissen Sie, was eine Bassfalle ist, wozu sie dient und wie Sie diese Art der Behandlung in Ihrem Raum positionieren können.
Wenn Sie noch mehr wissen wollen, empfehle ich Ihnen, meinen Leitfaden zur akustischen Behandlung zu lesen, der viele weitere Informationen zur Verbesserung der Akustik in Ihrem Studio, Heimstudio oder audiophilen Raum enthält.
