Der vollständige Leitfaden zur Raumakustik im Studio

Die akustische Behandlung des Raums ist für jedes Studio oder Heimstudio, das etwas auf sich hält, absolut unerlässlich, sofern Sie Monitorlautsprecher verwenden.

Aber was muss man einbauen? Muss man Akustikschaumstoffplatten anbringen? Wenn ja, wie viele? Und wo müssen sie positioniert werden?

Dieser Leitfaden wird hoffentlich all Ihre Fragen beantworten! 🙂

Und wenn Sie nach dem Lesen noch welche haben, können Sie sie gerne stellen, indem Sie ganz unten einen Kommentar hinterlassen.

Hier sind die verschiedenen Themen, die wir behandeln werden:

• Akustische Behandlung, wozu dient sie?
• Den Raum messen
• Den Raum vor der Behandlung optimieren
• Reflexionen kontrollieren
• Beherrschen Sie die Bässe
• Eine kurze Zusammenfassung

Vor oder nach dem Lesen des Artikels sollten Sie sich unbedingt auch dieses Video ansehen:

Akustische Behandlung, wozu dient sie?

Standardmäßig ist kein Raum in Bezug auf Frequenzen und Nachhall ausgeglichen.

Wenn Sie Ihre Gitarre nehmen und in einer Kathedrale spielen, werden Sie nicht denselben Klang hören, wie wenn Sie in Ihrem Wohnzimmer spielen.

Das liegt unter anderem an der unterschiedlichen Größe des Raums sowie an den verwendeten Baumaterialien. Eine Gipskartonwand reagiert anders auf Bässe als eine meterdicke Steinwand, das versteht sich von selbst.

Während man im Alltag nicht allzu sehr auf solche Details achtet, wird es zu einem kritischen Thema, wenn Sie Ihre Musik in einem (Heim-)Studio aufnehmen und abmischen.

Denn wenn Ihr Raum nicht homogen reagiert, ist es unmöglich, einen ausgewogenen Mix zu erstellen, da das, was Sie hören, unvollkommen sein wird.

Konkretes Beispiel: Wenn Ihr Raum abnormale Resonanzen im Bassbereich erzeugt (wie übrigens alle Räume), werden Sie beim Abmischen fälschlicherweise die entsprechenden Frequenzen absenken, weil Sie denken, sie seien zu stark. Sobald Sie Ihren Mix aber in einem anderen Raum anhören, werden Sie den Eindruck haben, dass die Bässe verschwunden sind.

Dasselbe Problem stellt sich bei der Aufnahme: Wenn Ihr Raum einen zu starken Nachhall hat, wird dieser von Ihrem Mikrofon aufgenommen und beeinträchtigt die Qualität und Ausgewogenheit Ihrer Aufnahmen. Und das, obwohl Ihr Mikrofon 2000 € kostet!

Glücklicherweise können all diese Probleme durch akustische Bearbeitung behoben oder minimiert werden.

Aber seien Sie vorsichtig! Laufen Sie auf keinen Fall los und kaufen Sie sich ein Set mit Akustikschaumstoff, um alle Ihre Wände damit zu bekleben!

Einen Raum zu behandeln ist etwas komplizierter – und vor allem sollte man sich die Zeit nehmen, genau zu verstehen, wozu jede Art von Behandlung dient, damit man nicht umsonst Geld ausgibt! 😉

Den Raum ausmessen

Man könnte meinen, dass die akustische Behandlung eines Raumes nur darin besteht, die richtigen Akustikplatten an den richtigen Stellen zu positionieren, und dass danach alles vorbei ist.

Leider ist das nicht der Fall.

Man muss messen, um zu sehen, ob die Änderungen, die Sie vornehmen, etwas bringen – oder zumindest die Akustik in Ihrem Studio nicht beeinträchtigen.

Ein erster Test wäre natürlich, ziemlich laut in die Hände zu klatschen und zu hören, wie der Raum reagiert. Wenn Sie zum Beispiel eine gewisse metallische Resonanz hören, ist das ein schlechtes Zeichen, und Sie müssen eine zusätzliche akustische Behandlung vornehmen.

Allerdings wird diese Methode bald nicht mehr ausreichen, und Sie müssen zu richtigen Messungen übergehen. Das kann man schon für wenig Geld tun – zum Zeitpunkt, an dem ich diese Zeilen schreibe, kostet es genau 29 Euro.

Um die Akustik in Ihrem Raum zu messen, brauchen Sie nämlich zwei Dinge:

• ein Mikrofon ;
• eine Messsoftware, mit der Sie die Ergebnisse analysieren können.

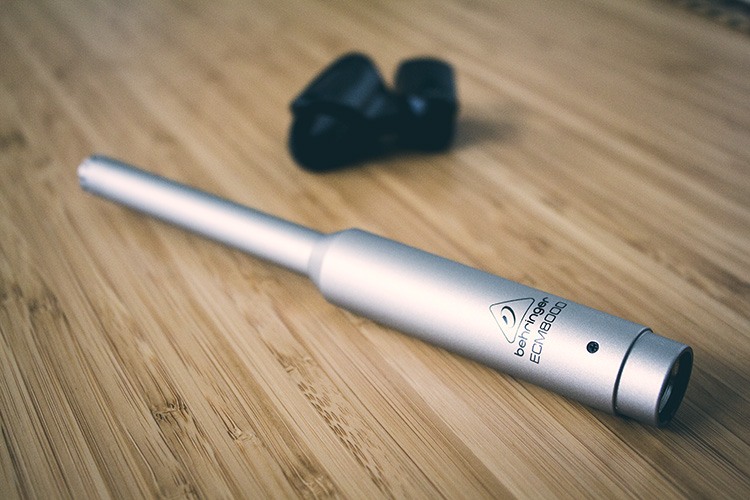

Für das Mikrofon empfehle ich Ihnen das ECM8000 von Behringer. Es ist ein für den Preis sehr gutes Messmikrofon, das fast so gut ist wie die Mikrofone anderer Marken, die zehnmal teurer sind.

► Siehe den Preis für das ECM 8000 auf : Thomann – Amazon

Wenn Sie ultrapräzise Messungen für einen Hörsaal oder ein internationales Studio machen wollten, ja, dann würde ich Ihnen etwas Besseres empfehlen. Aber für ein Heimstudio wird der ECM8000 sehr gut funktionieren (schauen Sie sich einfach die Grafiken unten auf dieser Seite an, um sich davon zu überzeugen: Er hat ein sehr flaches Frequenzspektrum und ist völlig vergleichbar mit teureren Modellen).

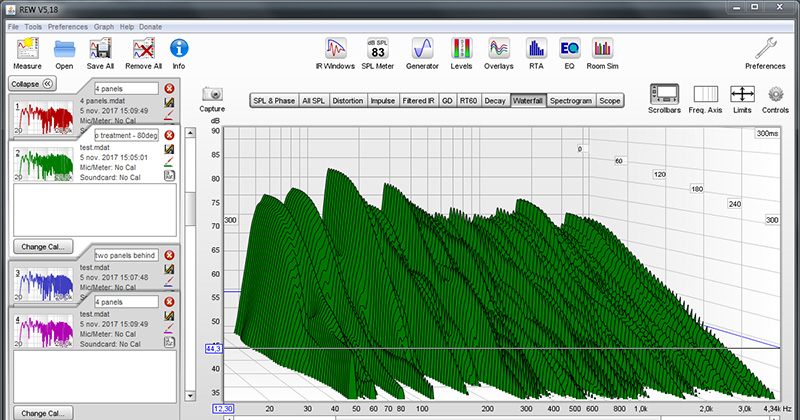

Was die Software betrifft, so gibt es gute Nachrichten: Es gibt eine kostenlose Software, die alle Funktionen abdeckt, die Sie benötigen. Es handelt sich um REW – Room EQ Wizard.

Sie können ihn herunterladen, indem Sie hier klicken.

Da seine Verwendung etwas komplex ist, empfehle ich Ihnen, zuerst mein Tutorial über die akustische Analyse eines Studios mit REW zu lesen.

Kurzum, mit diesen beiden Tools können Sie problemlos die Akustik Ihres Heimstudios messen, während Sie Behandlungen hinzufügen, um sicherzugehen, dass sie auch wirklich funktionieren.

Den Raum vor der Behandlung optimieren

Bevor Sie mit dem Anbringen von Akustikplatten oder Bassfallen beginnen (keine Sorge, das wird alles etwas später erklärt), ist es wichtig, einen guten Start hinzulegen und die Hörposition zu optimieren.

Ich empfehle Ihnen, zunächst meinen Artikel über die Positionierung von Monitorlautsprechern zu lesen. Er wird Ihnen ein Maximum an Informationen liefern, um in die richtige Richtung zu gehen.

Um die wichtigsten Punkte zusammenzufassen: Ihre Hörposition ist theoretisch ideal, wenn :

• sie symmetrisch zu den Lautsprechern ist;
• sie innerhalb von 38% der Länge des Raumes positioniert ist;
• es keine Hindernisse zwischen Ihren Ohren und den Lautsprechern gibt.

Dies ist jedoch nur ein Ausgangspunkt. Wenn Sie Messungen vornehmen, werden Sie zweifellos einige Probleme identifizieren. Von da an sollten Sie versuchen, etwas zu ändern. Stellen Sie Ihren Schreibtisch zum Beispiel 10 cm näher an die Wand. Nehmen Sie eine neue Messung vor.

Ist es jetzt besser? Ist es jetzt schlechter?

Wenn Sie die beste Position für Ihre Lautsprecher und sich selbst ermittelt haben – also die Position mit den wenigsten Problemen -, ist es an der Zeit, zur eigentlichen akustischen Behandlung überzugehen.

Kontrollieren Sie die Reflexionen

Akustische Anomalien in einem Raum können in zwei Kategorien unterteilt werden:

• reflexionsprobleme im mittleren und hohen Frequenzbereich ;
• probleme mit modalen Resonanzen in den niedrigen Frequenzen.

Für jeden Typ muss eine spezielle akustische Behandlung durchgeführt werden.

Zunächst wollen wir uns für die Reflexionen interessieren.

Das Phänomen der akustischen Reflexion

Dieses Phänomen ist am leichtesten zu bemerken. Wenn man in einem Raum klatscht oder spricht, kann man hören, wie der Schall von den Wänden abprallt und einen Echoeffekt erzeugt.

Man spricht von Flatterecho oder Flatterecho.

Es ist nicht überraschend, dass der Schall, der aus Ihren Monitorlautsprechern oder dem Instrument kommt, das Sie aufnehmen möchten, ebenfalls von den Wänden reflektiert wird.

Mit anderen Worten: Sie hören eine Kombination aus dem ursprünglichen Klang und den vielen Reflexionen.

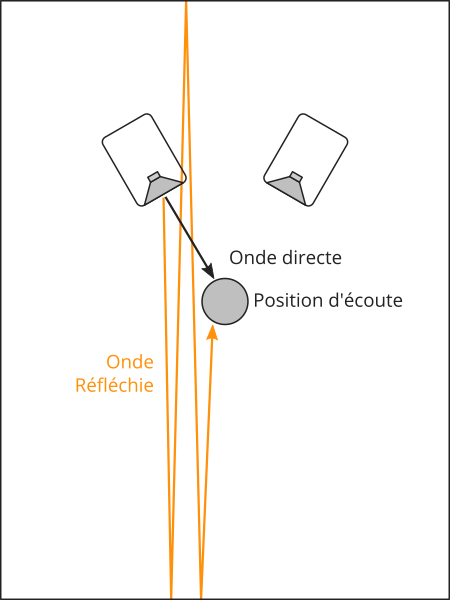

Dies ist in der folgenden Abbildung dargestellt:

Wie Sie sehen, gelangt der Schall in gerader Linie zu den Ohren der Person, die an der Hörposition sitzt, prallt aber von den Wänden ab. Um das Schema einfach zu halten, sehen wir hier nur die Reflexionen an den vorderen und hinteren Wänden, aber wir dürfen nicht vergessen, dass es auch zu Reflexionen an den Seitenwänden, am Boden und an der Decke, an Möbeln usw. kommt.

Dieses Echo-Phänomen wird leider zwei Hauptprobleme erzeugen:

• Die reflektierten Schallwellen sind wahrscheinlich nicht in Phase mit den Schallwellen, die direkt von Ihren Lautsprechern kommen, was zu Interferenzen führen wird. Der Klang, den Sie hören, wird also nicht dem Klang entsprechen, der von Ihren Lautsprechern ausgestrahlt wurde. Dies ist ein Phänomen, das als Comb-Filtering bezeichnet wird.
• Ihre Wahrnehmung des Stereobildes wird verzerrt: Da Sie bereits zu viel vom natürlichen Nachhall Ihres Raumes hören, wird es Ihnen vor allem schwer fallen, den Pegel und die Parameter Ihrer Reverb-Plug-ins genau einzustellen.

Einfach ausgedrückt: Ihre Mixentscheidungen werden verfälscht, weil Sie nicht zwischen dem Schall, der aus Ihren Lautsprechern kommt, und dem Schall, der von den Wänden Ihres Raumes reflektiert wird, unterscheiden können.

Lösung Nr. 1: Akustische Absorptionsplatten

Die einfachste und bekannteste Lösung für das Problem der Reflexionen im mittleren und hohen Frequenzbereich ist die Verwendung von Akustikpaneelen.

Wenn sie an strategischen Stellen im Raum positioniert werden, tragen sie dazu bei, die Reflexionen zu begrenzen, indem sie die auf sie treffenden Schallwellen absorbieren.

Wie positioniere ich die Absorberplatten?

Sie sollten nicht überstürzt überall in Ihrem Heimstudio Schallabsorber aufstellen, da Sie zunächst die Stellen identifizieren müssen, an denen sie am effektivsten sind.

Diese Stellen sind die sogenannten „ersten Reflexionspunkte“. Das sind die Bereiche, in denen die von den Lautsprechern ausgesendeten Schallwellen zum ersten Mal reflektiert werden.

Aber woher weiß man, wo sich diese Stellen befinden?

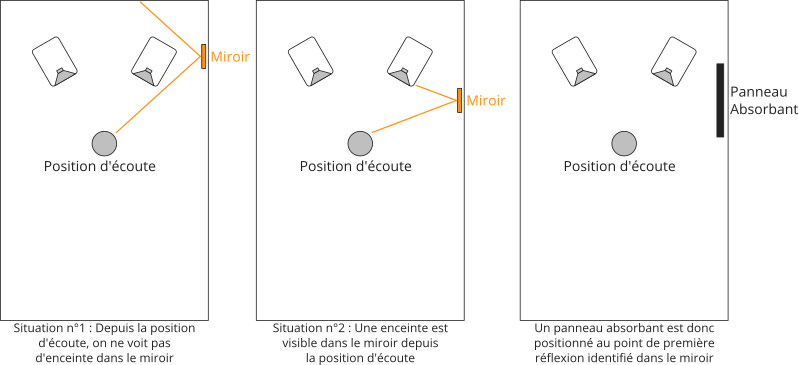

Ganz einfach, indem Sie die Spiegeltechnik anwenden :

1. Setzen Sie sich an Ihre Hörposition ;
2. Bitten Sie einen Freund, einen Spiegel an die Wand zu Ihrer Rechten zu halten, der sich auf Höhe der Lautsprecher befindet;
3. Bitten Sie ihn, den Spiegel an der Wand entlang zu bewegen;
4. Sobald Sie einen Lautsprecher sehen, haben Sie einen Reflexionspunkt gefunden. Der Bereich wird also mit einem Akustikpaneel zu behandeln sein.
5. Suchen Sie weiter nach den Punkten der ersten Reflexion, bis Sie die beiden Lautsprecher im Spiegel sehen.
6. Wiederholen Sie das Verfahren für die linke Wand sowie für die hintere Wand, wenn Sie diese ebenfalls mit Absorption behandeln möchten.

In Bildern:

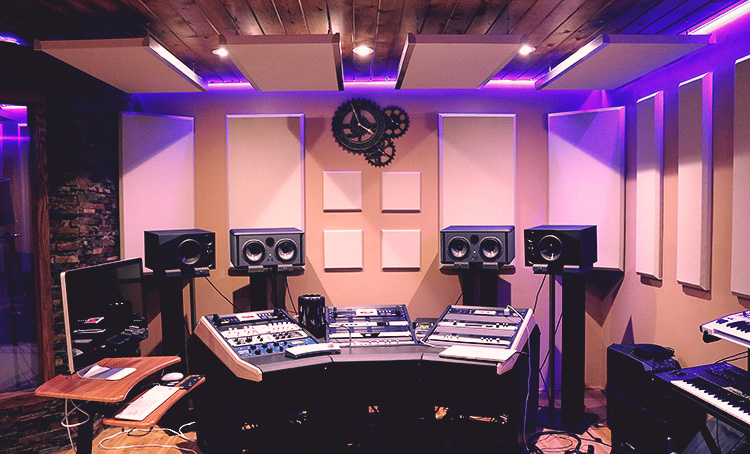

Zusätzlich zur Installation dieser Akustikpaneele an den Wänden ist es in der Regel ratsam, eine „Wolke“ hinzuzufügen, d. h. ein frei hängendes Absorptionspaneel über der Hörposition. Denn bei allen akustischen Behandlungen muss man immer dreidimensional denken und darf nicht vergessen, dass der Schall auch vom Boden oder von der Decke reflektiert werden kann.

Dies vorausgeschickt, Vorsicht!

Man sollte den Raum nicht völlig tot machen, indem man alle Wände mit schallabsorbierenden Platten verkleidet! Das sieht man ab und zu in Heimstudios, aber es ist eine sehr schlechte Idee.

Um eine Größenordnung im Kopf zu haben, sagen Sie sich, dass im Durchschnitt nur 30 bis 50 % der Wände des Raumes behandelt werden sollten.

Akustikplatten ja, aber aus welchem Material?

Akustikplatten können aus verschiedenen Materialien hergestellt werden, die alle eine unterschiedliche Schallabsorptionsfähigkeit haben, die u. a. von der Dichte des Materials abhängt:

• ihrer Dichte (Gewicht geteilt durch Volumen) ;
• von ihrem Luftwiderstand, d. h. der Fähigkeit, Luft durchzulassen.

Zu diesen Materialien gehören in erster Linie Akustikschaumstoffe.

Ich persönlich bin kein großer Fan davon, und ich werde Ihnen auch erklären, warum: Schaumstoffe sind im Allgemeinen sehr effektiv bei der Absorption von hohen Frequenzen, aber sobald es in die mittleren und unteren Mitten geht, absorbieren sie kaum noch. Wenn Sie also in der Mitte des Raumes in die Hände klatschen, haben Sie vielleicht den Eindruck, dass die Akustik im Raum besser ist, weil Sie den Nachhall der hohen Töne weniger hören. Das wird jedoch nur eine sehr partielle Verbesserung sein und Ihr Raum wird immer noch schlecht ausbalanciert sein.

Von diesem Material würde ich Ihnen daher eher abraten.

Vermeiden Sie vor allem die billigsten Schaumstoffe, wie man sie auf eBay findet. Sie sind in der Regel von schlechter Qualität und erfüllen manchmal nicht einmal bestimmte Brandschutznormen, was sich als ziemlich gefährlich erweisen kann.

Die Auralex-Schaumstoffe sind zwar nicht besonders gut, aber sie sind dennoch sehr sympathisch und von guter Qualität.

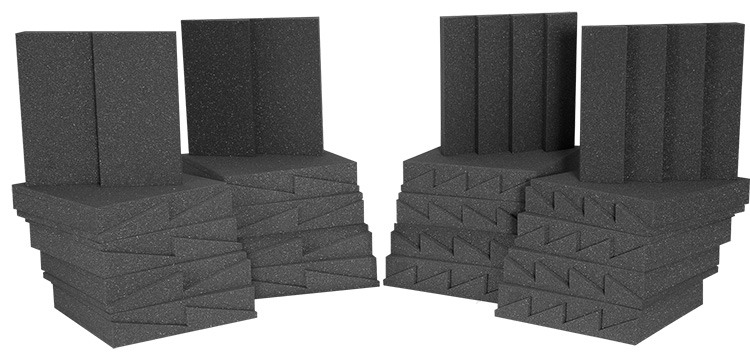

Sie können sich zum Beispiel ein Set wie den Roominator D36 :

► Siehe den Preis des Kits auf : Thomann

Eine weitere Art von Schaumstoff, die mir sehr gut gefällt, ist Basotect. Es ist ein Material aus Melaninharz, das von BASF hergestellt wird, einer deutschen Marke, die in der Baubranche sehr bekannt ist.

Basotect-Schaumstoffe sind sehr effektiv. Sie sind nicht perfekt in den unteren Mitten, aber sie helfen Ihnen wirklich dabei, die Reflexionen von den Wänden Ihres (Heim-)Studios zu kontrollieren.

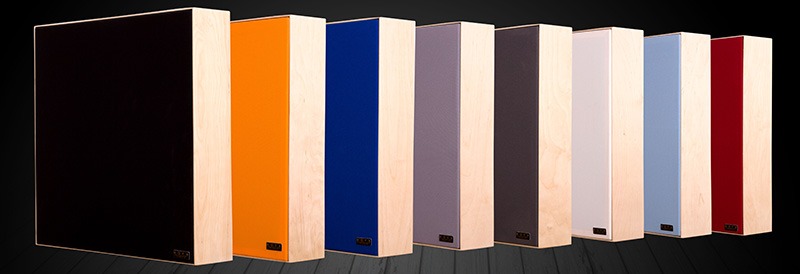

Hofa, ebenfalls eine deutsche Marke, die in Frankreich leicht zu bekommen ist, verwendet dieses Material. Die Preise sind zwar höher als bei billigem Schaumstoff, aber Sie erhalten ein qualitativ hochwertiges Produkt.

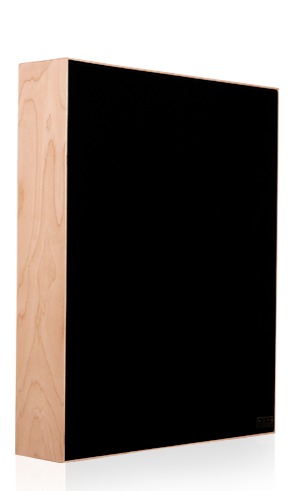

Schauen Sie sich zum Beispiel ihre HOFA Absorberplatten an, die ein schlichtes Design haben und den Vorteil, dass sie in vielen verschiedenen Farben erhältlich sind.

► Sehen Sie den Preis der Paneele auf : Thomann

In professionellen Studios findet man sehr oft ein ganz anderes und viel effektiveres Material, nämlich Mineralwolle (Glas- oder Steinwolle).

Hier gibt es zwei Möglichkeiten: Sie können die Platten selbst herstellen oder im Handel kaufen.

Die erste Möglichkeit ist wahrscheinlich die kostengünstigere. Sie brauchen nur Mineralwolle in einen Holzrahmen zu legen und das Ganze mit einem akustisch transparenten Stoff zu bespannen. Andererseits muss man darauf achten, welche Wolle man wählt, da manche Wolle besser schallabsorbierend ist als andere.

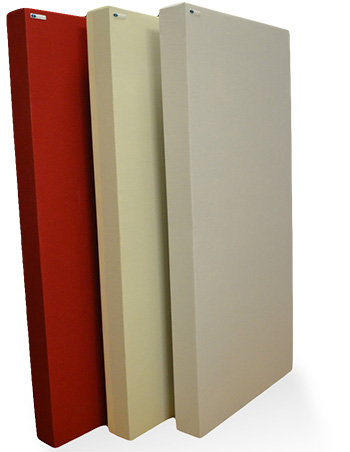

Die zweite Möglichkeit, die zweifellos die einfachste ist, wenn Sie nicht so gut mit Hämmern und Schrauben umgehen können, besteht darin, handelsübliche Platten zu kaufen. Es gibt eine Reihe verschiedener Marken, aber dieses Mal würde ich Ihnen die Marke GIK Acoustics empfehlen, deren Produkte auch in Frankreich/Europa (und wahrscheinlich auch in Quebec) leicht zu finden sind.

Gehen Sie direkt auf ihre Website, um alle verfügbaren Modelle und deren Preise zu sehen: gikacoustics.fr

Wenn Sie kein Fan von Mineralwolle in Ihrem Heimstudio sind (vor allem, wenn es sich um Ihr Schlafzimmer handelt), gibt es auch andere Materialien, aber Sie müssen Ihre Platten natürlich selbst bauen.

In meinem Studio verwende ich zum Beispiel hauptsächlich Platten aus Caruso IsoBond, einem hervorragenden Material, das in Frankreich allerdings etwas schwierig zu bekommen ist.

Maximierung des Nutzens Ihrer Akustikpaneele

Um den Nutzen Ihrer Akustikplatten zu maximieren, müssen Sie zunächst sicherstellen, dass sie die richtige Dicke haben. Als Faustregel gilt: Wenn sie weniger als 10 cm dick sind, können sie in den Mitten nicht genug absorbieren. Wenn sie 2 cm lang sind, sind sie fast nutzlos, außer im oberen Bereich des Audiospektrums.

Das liegt daran, dass die Materialmenge extrem hoch ist. Daher sind die Ausschnitte, die man in manchen Schaumstoffen sieht, nicht wirklich nützlich, da man dadurch an Dicke verliert…

Wenn Sie die Möglichkeit haben, versuchen Sie, einen Abstand zwischen der Platte und der Wand einzu halten, um die tiefen Frequenzen besser zu absorbieren.

Es ist wichtig, zu experimentieren, aber bei einer 10 cm dicken Platte würde ich Ihnen zum Beispiel raten, ebenfalls 10 cm Abstand zur Wand zu halten.

Lösung Nr. 2: Akustische Deflektoren und Diffusoren

Absorption ist jedoch nicht die einzige Methode, um die Schallreflexionen in einem Raum zu kontrollieren: Es gibt auch die akustische Diffusion.

Wo Absorber die Reflexionen verhindern, werden Diffusoren die Schallwellen in mehr oder weniger zufällige Richtungen zurückwerfen, damit sie nicht endlos zwischen zwei parallelen Wänden hin und her hüpfen.

Das Ziel der Diffusion ist es also, zur Ausgewogenheit des Raumes beizutragen und die akustischen Besonderheiten der Hörposition zu verbessern, indem die Schallwellen gestreut werden.

Arten und Materialien von Akustik-Diffusoren

Wenn Sie in Ihrem Heimstudio Paneele installieren möchten, die Schallwellen streuen, werden Sie hauptsächlich auf zwei Arten stoßen: Ablenkplatten und Diffusoren.

Ablenkplatten sind Platten, deren Oberfläche nicht parallel zur Wand verläuft. Sie reflektieren die Schallwellen, die auf sie treffen, in die gleiche Richtung, unabhängig von der Frequenz.

Diffusoren hingegen haben in der Regel eine unregelmäßigere Struktur mit Löchern oder Hohlräumen, die die Schallwellen je nach Frequenz in eine andere Richtung lenken. Diese unregelmäßigen Strukturen beruhen übrigens auf mathematischen Berechnungen, damit sie für alle Frequenzen nützlich sind.

Zwischen diesen beiden Arten von Platten werden Diffusoren in der Regel die bessere Leistung erbringen.

Was das Material betrifft, ist die Auswahl potenziell weniger kritisch als bei Absorberplatten. Holz wird jedoch sehr häufig verwendet, da es sowohl ästhetisch ansprechend ist als auch den Schall reflektiert.

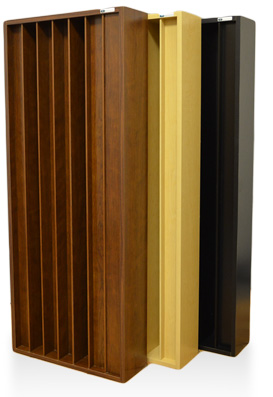

GIK Acoustics verwendet dieses Material zum Beispiel für seine „Q7d“-Diffusoren:

Auf ihrer Website finden Sie weitere Informationen zu diesen Platten.

Wie bei den Absorberplatten können Sie diese natürlich auch selbst herstellen, z. B. aus dünnen Sperrholzplatten. Eine einfache Alternative, die viel effektiver ist, als es zunächst den Anschein hat, ist jedoch, ein Bücherregal (Typ Ikea) mit Büchern an der Stelle aufzustellen, an der Sie Diffusion haben möchten.

Sorgen Sie dafür, dass die Bücher mehr oder weniger eingedrückt werden, damit sie keine flache Oberfläche bilden, sondern eine Oberfläche, die den handelsüblichen Diffusoren ähnelt. Es wird nicht perfekt sein, aber es ist besser als nichts! 🙂

Positionieren Sie Ihre Diffusorplatten

Wenn Sie ein Neuling in der Akustikbehandlung sind, empfehle ich Ihnen, zunächst Absorberplatten in Ihrem Studio zu installieren: Die Wahl ihrer Position ist dann einfacher.

Die Positionierung der Diffusoren hängt von Ihrer Auswahl und Ihren Messungen ab. Eine gute Möglichkeit, die Raumakustik auszugleichen, ohne den Raum dumpf klingen zu lassen, ist zum Beispiel, Absorber und Diffusoren abwechselnd einzusetzen.

Eine weitere gute Idee, die man in einigen professionellen Studios findet, ist die „Live End Dead End“-Methode, bei der die Ihnen gegenüberliegende Wand (also hinter den Lautsprechern) vollständig mit Absorption behandelt wird, während die Wand hinter Ihnen nur mit Diffusion behandelt wird.

Wenn Sie eine ganze Wand für die Diffusion verwenden, sollten Sie so viele Diffusoren wie möglich aufstellen, damit sie auch wirklich nützlich sind.

Beherrschen Sie den Bass

Oft denkt man: „Aha, jetzt habe ich meine Absorberpaneele angebracht, es gibt weniger Reflexionen, ich habe mein Studio in Ordnung gebracht“.

Doch Absorberplatten sind in der Regel nur oberhalb von 250 Hz wirksam.

Was passiert also unterhalb davon?

Nun, die tiefen Frequenzen sind tatsächlich das größte akustische Problem in Studios und Heimstudios – und auch das am kompliziertesten zu behebende.

Beginnen wir mit ein wenig Theorie…

Modale Resonanzen & stehende Wellen

Ihr Raum wird bei bestimmten Frequenzen, die man als Moden bezeichnet, besonders stark mitschwingen. Man spricht von modalen Resonanzen.

Diese Moden hängen von der Größe Ihres Studios ab – und sie werden ein echtes Problem darstellen.

Stellen Sie sich eine Schallwelle vor, die kontinuierlich von einem Ihrer Lautsprecher mit einer Frequenz abgestrahlt wird, die einer dieser Moden entspricht (zufällig 100 Hz). Sie durchquert den Raum und wird von der Wand reflektiert.

Auf dem Rückweg „kollidiert“ sie mit dem Signal, das noch gesendet wird (da wir gesagt haben, dass es kontinuierlich ausgestrahlt wird).

Die beiden Wellen kombinieren sich und erzeugen dabei einestehende Welle, die wie folgt aussehen wird:

Wenn man sich vorstellt, dass der Lautsprecher links und die Wand rechts steht, sieht man :

• in blau das gesendete Signal ;
• in rot das reflektierte Signal ;
• in Schwarz das resultierende Signal, das sich aus der Addition der beiden ersten Signale zusammensetzt.

Was geschieht hier?

Wie Sie sehen können:

• an den roten Punkten sind das gesendete und das reflektierte Signal immer gegenphasig. Sie sind sozusagen umgekehrt. Wenn sie zusammenkommen, erzeugen sie ein Nullsignal. Null Ton. Diese Punkte werden als Knotenpunkte (oder Nodes) bezeichnet.
• in der Mitte zwischen den roten Punkten hingegen wird das Signal immer perfekt in Phase sein. Das resultierende Signal ist also doppelt so stark (d. h. +6 dB). Diese Punkte nennt man Ventures (oder Antinoden).

Je nach Frequenz und Größe Ihres Studios sind die Positionen der Knotenpunkte und Bäuche natürlich unterschiedlich.

Wenn Sie an Ihrer Hörposition sitzen bleiben, werden Sie feststellen, dass bestimmte Frequenzen dominieren, während andere eher verschwinden.

Wenn Sie sich im Raum bewegen, werden Sie das Gleiche feststellen – allerdings nicht für die gleichen Frequenzen!

Sie ahnen es schon: Ohne akustische Behandlung wird Ihr Mix unausgewogen sein, da Sie nicht genau beurteilen können, wie stark die Bässe sind!

Die Modi des Raumes identifizieren

Die Modi finden sich in allen drei Dimensionen wieder: Länge, Breite und Höhe. Zumindest bei den axialen Moden, denn es gibt auch tangentiale und schräge Moden, je nachdem, wie viele Reflexionsflächen wirken.

Aber ich kann Sie beruhigen: Wir werden uns nur mit den axialen Moden befassen. Sie sind schon weitgehend komplex genug zu behandeln.

Wie können wir also die axialen Moden identifizieren?

Es gibt drei Möglichkeiten, die ich Ihnen im Einzelnen erläutern werde.

Möglichkeit 1: Verwenden Sie einen Rechner

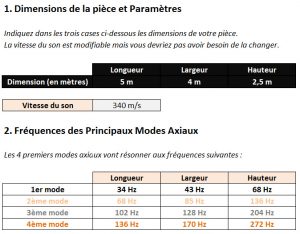

Es ist möglich, die Position der Moden und vor allem ihre Frequenzen aus den Abmessungen des Teils über einige mathematische Formeln zu berechnen.

Es gibt mehrere Online-Rechner, aber sie sind nicht immer sehr übersichtlich oder auf Französisch. Daher habe ich die Gelegenheit genutzt und einen im Excel-Format erstellt, den Sie mit folgendem Link herunterladen können:

Hier klicken, um den Rechner für modale Resonanzen herunterzuladen

Sie müssen nur am Anfang der Datei die Größe Ihres Raumes angeben, und automatisch werden Ihre Moden und die Informationen, die Sie benötigen, berechnet.

Beachten Sie jedoch, dass Sie die theoretischen Ergebnisse immer „mit der Pinzette“ nehmen sollten, denn je nach der Dicke Ihrer Wände, den Baumaterialien … kann es sein, dass bestimmte Frequenzen nicht auf die gleiche Weise reagieren.

Option 2: Verwenden Sie einen Frequenzgenerator

Um besser zu verstehen, wie Ihr Raum klingt, ist es am einfachsten, einen Sinuswellengenerator zu verwenden. Ich empfehle Ihnen insbesondere den Online Tone Generator von Tomasz P. Szynalski, der völlig kostenlos und sehr einfach zu bedienen ist.

1. Setzen Sie sich an Ihre Hörposition und starten Sie die Anwendung;
2. Spielen Sie in Schritten von 1 Hz pro 1 Hz alle Frequenzen zwischen, sagen wir, 25 Hz und 300 Hz ab;
3. Notieren Sie auf einem Blatt Papier die Frequenzen, die zu stark hervortreten oder im Gegenteil scheinbar verschwinden.

Das sind die Modi Ihres Raumes.

Nicht mehr und nicht weniger.

Option 3: Messen Sie

Die vorherigen Übungen sind sehr gut geeignet, um die Funktionsweise Ihres Raumes/Studios/Heimstudios zu verstehen.

Ich empfehle Ihnen jedoch, auch Messungen durchzuführen, um genauere Ergebnisse zu erhalten. Vor allem, da Sie, wenn Sie meine Tipps vom Anfang befolgt haben, (theoretisch) bereits alle Materialien dafür haben. 🙂

Messen Sie also den Frequenzgang Ihres Raumes, ohne akustische Behandlung, zwischen etwa 20 und 300 Hz.

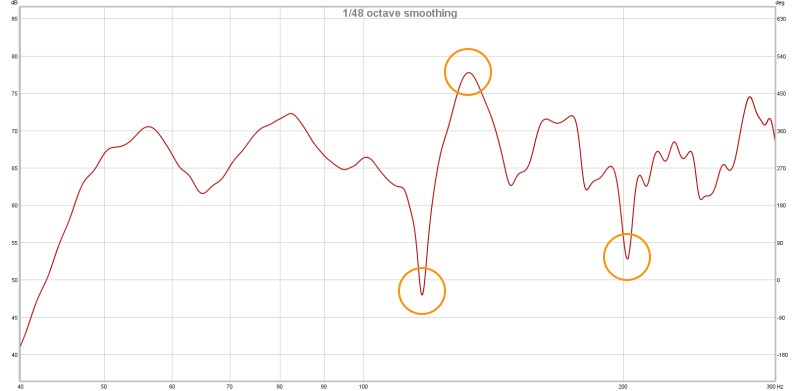

Sie werden etwas in dieser Art erhalten:

Anhand einer solchen Grafik werden Sie in der Lage sein, die problematischen Frequenzen genau zu bestimmen. In der Abbildung oben sind einige Modi recht deutlich zu erkennen, die ich orange umrandet habe:

• 115 Hz (abnormaler Abfall)
• 130 Hz (abnormale Spitze)
• und 205 Hz (Abfall).

Beachten Sie, dass zwischen den ersten beiden, die sich in Bezug auf die Frequenzen sehr ähneln, ein Unterschied von fast 30 Dezibel besteht!

Mit einer akustischen Behandlung, die speziell auf die Bässe abzielt, können Sie diese Probleme teilweise beheben.

Beachten Sie jedoch, dass es unmöglich sein wird, ein völlig flaches Spektrum zu erreichen: Wenn Sie Abweichungen von +/- 5 Dezibel erreichen, ist das schon sehr gut.

Lösung Nr. 1: Der Raum

Wenn Sie im Heimstudio arbeiten, haben Sie vielleicht (wahrscheinlich) keine allzu große Auswahl an Räumen, in denen Sie Ihre Musik abmischen.

Dennoch halte ich es für wichtig, einige Punkte zu nennen, die Ihnen helfen können, wenn Sie umziehen oder gerade auf der Suche nach dem besten Raum sind, in dem Sie Ihre Geräte aufstellen können.

Die Form des Raumes

Axiale Moden, die zu den erwähnten Resonanzproblemen führen, treten auf, wenn zwei Oberflächen parallel zueinander verlaufen.

Wenn Sie die Möglichkeit haben, richten Sie sich eher in einem Raum ein, in dem die Wände nicht ganz parallel sind, um das Phänomen der modalen Resonanzen zu minimieren.

Im Heimstudio hat man natürlich selten die Wahl. Und ein Umbau ist nicht immer eine gute Idee: Zwar können Sie die Parallelität mit Rigipswänden unterbrechen, aber je nach Dicke der Wände haben diese nicht immer den gewünschten Effekt auf die Bässe.

Die Größe des Raumes

Wir haben bereits erwähnt, dass die Frequenz der Moden von der Größe des Raumes abhängt.

Wenn Ihr Raum also perfekt kubisch ist, werden Sie in allen drei Dimensionen Länge/Breite/Höhe identische Moden finden.

Die Auswirkungen der modalen Resonanzen auf den Klang, den Sie hören, werden also vervielfacht.

Ich würde sogar sagen: In dieser Situation ist es unmöglich, den Raum richtig zu bearbeiten!

Richten Sie Ihr Heimstudio also am besten in einem Raum mit unterschiedlichen Längen, Breiten und Höhen ein und vermeiden Sie Mehrfachnennungen (z. B. nicht in einem Raum mit den Maßen 6 x 4 x 2 Meter).

Lösung Nr. 2: Bassfallen

Die beste Möglichkeit, die Auswirkungen der modalen Resonanzen in Ihrem Studio zu minimieren, ist die Installation von Bassfallen.

Mit anderen Worten: spezielle Vorrichtungen, die darauf abzielen, den Bass zu absorbieren.

Paradoxerweise werden Sie durch das Absorbieren der Bässe diese wahrscheinlich noch verstärken. Wie wir gerade gesehen haben, sind Sie mit Modi konfrontiert, die bei bestimmten Frequenzen und an bestimmten Stellen im Raum große Pegelverluste verursachen. So können bestimmte Frequenzen problemlos bei -20 oder -30 dB liegen.

Wenn Sie Bassfallen aufstellen, werden die tiefen Schallwellen absorbiert. Dadurch sind die Pegelverluste, die Sie feststellen, weniger ausgeprägt. Das Ergebnis: Der wahrgenommene Pegel der Bässe steigt.

Die Arten von Bass Traps

Bassfallen gibt es in vielen verschiedenen Formen und Typen. Es gibt keine wirkliche Klassifizierung, aber im Großen und Ganzen werden Sie zwei Arten finden:

• Klassische Bassfallen – sie absorbieren mehr oder weniger alle Frequenzen (je nach Dicke) und wandeln die Schallenergie in Wärme um, um sie abzuleiten. In dieser Hinsicht funktionieren sie ähnlich wie die oben erwähnten Absorberplatten.
• Resonante Bassfallen – viel spezieller und seltener in Heimstudios verwendet, die so abgestimmt sind, dass sie eine bestimmte Frequenz korrigieren.

Bis hierhin ist nichts besonders kompliziert.

Zunächst sollte es genügen, herkömmliche Bassfallen zu installieren.

Allerdings muss man darauf achten, dass sie aus dem richtigen Material bestehen und an der richtigen Stelle angebracht sind.

Welches Material sollte ich für meine Bass Traps verwenden?

Die Wirksamkeit Ihrer Bassfallen hängt weitgehend vom Material ab, aus dem sie bestehen.

Vermeiden Sie akustischen Schaumstoff.

Selbst bei guter Qualität, selbst bei den Basotect-Schaumstoffen, die ich vorhin erwähnt habe.

Für die Absorption von Bässen ist dieses Material einfach nicht dicht genug und nicht effektiv genug.

Es ist viel sinnvoller, Bassfallen zu verwenden, die Mineralwolle enthalten (z. B.Ecose ), oder Caruso Isobond, das ebenfalls sehr gut ist. Diese Materialien haben nämlich eine höhere Dichte und einen höheren Luftwiderstand, die sich besser für die Absorption von tiefen Frequenzen eignen.

Beachten Sie außerdem, dass Bassfallen oft eine feine reflektierende Oberfläche haben, die die Schallwellen der Mitten und Höhen reflektiert. Die Idee dahinter ist, nichts anderes als die Bässe zu absorbieren, um zu vermeiden, dass die Raumakustik zu trocken wird, da Sie bereits dedizierte Platten für die Absorption der Mitten und Höhen haben.

Welches Bass-Trap-Modell soll ich wählen?

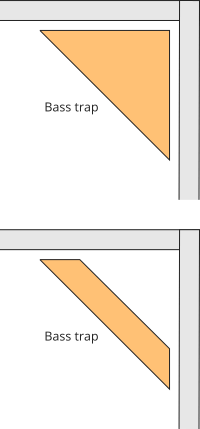

Einige Bassfallen haben eine dreieckige Form, die sich an die Ecken Ihres Raumes anpasst. Andere wiederum haben die Form von Platten, die diagonal in den Ecken positioniert werden.

In beiden Fällen haben Sie natürlich die Möglichkeit, die Paneele entweder selbst zu bauen (DIY) oder sich handelsübliche Modelle zu kaufen.

Die erste Variante ist recht einfach, da Sie nur eine dreieckige Platte oder Struktur bauen müssen, die mit einem geeigneten Material gefüllt wird.

Allerdings sind handelsübliche Bass Traps eine ebenso interessante Option, vor allem wenn Sie etwas gut Bearbeitetes haben möchten.

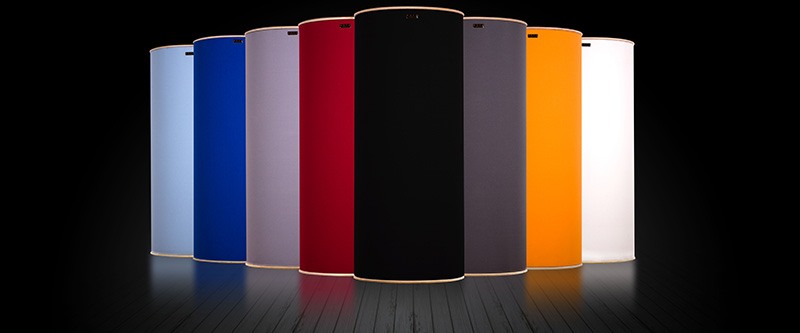

Insbesondere empfehle ich Ihnen, einen Blick auf die Bass Traps von Hofa Akustik zu werfen, die nicht nur gut aussehen, sondern auch sehr effektiv sind:

► Siehe den Preis für diese Bass Traps auf : Thomann

Ansonsten sind die Bass Trap 244 von GIK Acoustics eine interessante Alternative, wenn Sie etwas mit einer eher klassischen Form suchen.

Positionieren von Bass Traps

DiePositionierung der Bassfallen an der richtigen Stelle ist entscheidend, um ihre Wirkung zu maximieren.

Es gibt nur eine Möglichkeit: die Ecken des Raumes.

Denn das Ziel ist es, mit einem Minimum an Behandlung auf ein Maximum an Modi einzuwirken. Wenn Sie Ihre Bassfallen in den Ecken platzieren, können Sie in mindestens zwei Richtungen absorbieren: in die Breite und in die Länge.

Und wenn sie wirklich in den Ecken und nicht auf halber Höhe in der Ecke positioniert sind, werden sie die tiefen Frequenzen auch in einer vertikalen Dimension (in der Höhe) absorbieren. Theoretisch kann also ein und dieselbe Bassfalle alle axialen Moden im Raum beeinflussen.

Es ist jedoch wichtig zu verstehen, dass eine einzige Bassfalle nicht ausreicht, um alle Ihre Bassprobleme zu behandeln: Es ist durchaus möglich, dass Sie ein Dutzend davon benötigen, um wirklich ein positives Ergebnis zu erzielen.

Warum ist das so?

Ganz einfach, weil die Menge der Materie wirklich wichtig ist. Je mehr Masse (z. B. Mineralwolle), desto mehr Bässe werden absorbiert.

Glücklicherweise gibt es aber eine kleine Technik, um die Wirkung zu maximieren: Wenn Sie die Bassfallen mit etwas Abstand zu den Wänden aufstellen, können sie sogar noch tiefere Frequenzen absorbieren.

Die resonanten Bass Traps

Wie ich bereits erwähnt habe, sind resonante Bassfallen etwas speziellere Geräte, die man nur selten in Heimstudios findet.

Diese Art von Lösungen eignen sich insbesondere dann, wenn größere Probleme unterhalb von 100 Hz festgestellt werden, da diese mit herkömmlichen Bassfallen viel schwieriger zu beheben sind.

Es gibt verschiedene Arten von resonanten Absorbern.

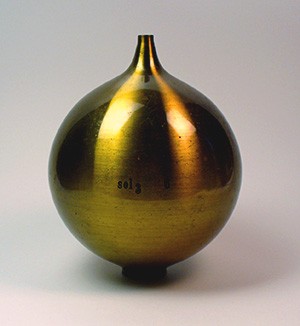

Einige, wie die Helmholtz-Resonatoren, sind speziell geformte Behälter, mit denen sich Resonanzen sehr genau steuern lassen. Das dahinter stehende akustische Prinzip ähnelt im Grunde einer Flasche, in deren Hals man hineinbläst.

Andere resonante Absorber ähneln klassischen Bassfallen, die um Membranen mit bestimmten Abmessungen/Dicken herum gebaut sind. Diese Membranen schwingen mit, wenn bestimmte Frequenzen auf sie übertragen werden, wodurch die Schallwelle in das um sie herum positionierte Material (Mineralwolle…) gestreut und somit leichter absorbiert werden kann.

► Mehr zu diesem Thema des Umgangs mit tiefen Frequenzen findest du in meinem Leitfaden zu Bassfallen.

Zusammenfassend

Eine an Ihren Raum angepasste und qualitativ hochwertige akustische Behandlung zu haben, ist sowohl beim Abmischen (wenn Sie Monitorlautsprecher verwenden) als auch bei der Aufnahme von entscheidender Bedeutung.

Zwei Hauptprobleme treten in allen Räumen auf:

• probleme mit Reflexionen im mittleren/hohen Frequenzbereich, die die Wahrnehmung des Stereobildes und der Frequenzen beeinträchtigen. Zur Kontrolle der Reflexionen werden in erster Linie absorbierende Platten verwendet, die idealerweise aus Mineralwolle hergestellt werden, und manchmal auch reflektierende Platten.
• probleme mit modalen Resonanzen, die je nach Position im Raum starke Spitzen und „Löcher“ bei niedrigen Frequenzen erzeugen. Für diese muss eine spezielle akustische Behandlung durchgeführt werden: Es handelt sich um „Bassfallen“, die in der Regel in den Ecken des Raumes positioniert werden.

Um unnötige Behandlungen zu vermeiden, die sogar die Qualität der Akustik beeinträchtigen könnten, ist es sehr empfehlenswert, den Raum mit einem speziellen Messmikrofon zu vermessen (einige Einsteigermodelle reichen für Heimstudios völlig aus). Auf diese Weise können Sie sicherstellen, dass die von Ihnen gekaufte oder hergestellte Akustikbehandlung optimal genutzt wird.

Jetzt – Sie sind dran!

Mit den Informationen aus diesem Leitfaden sind Sie in der Lage, mit der akustischen Behandlung Ihres Studios zu beginnen, selbst wenn es sich dabei um einen sehr kleinen Raum oder Ihr Schlafzimmer handelt.

Und wenn Sie noch nicht das Budget haben, um ihn komplett zu behandeln, können Sie immer noch damit beginnen, zum Beispiel ein paar Akustikpaneele anzubringen, um die ersten Reflexionen zu eliminieren – das wäre schon ein sehr guter erster Schritt!

Und um noch weiter zu gehen…

Es gibt nur eine einzige deutschsprachige Schulung, die ich Ihnen empfehlen kann (ich habe sie hier in einem Artikel getestet), weil sie sehr klar und umfassend ist: die SawUp-Schulung von Xavier Collet (der übrigens zertifizierter Ableton-Live- und Native-Instruments-Trainer ist).

Sie enthält wirklich alle Informationen, die Sie brauchen, um die akustische Bearbeitung Ihres Heimstudios, Ihres Studios oder Ihres audiophilen Raumes selbstbewusst anzugehen (und vor allem, wenn Sie genau verstehen, was Sie tun).

► Klicken Sie hier, um mehr über diesen Kurs mit dem Namen „Akustische Lösungen für Musiker, Toningenieure und Musikliebhaber“ zu erfahren.
